O CONECTOR PADRÃO GTK90X







    O atual tipo de conector de expansão do TK90X é muito propenso a apresentar problemas de mau contato, principalmente se mais de um periférico estiver sendo usado. Por isso foi criado um padrão novo de conexão chamado GTK90X (Grupo TK90X), baseado em um flat-cable de 50 vias, diretamente soldado ao barramento do TK90X, tendo na outra extremidade um conector fêmea de cabo. O novo formato padrão para o conector de expansão do barramento do TK90X ficou estabelecido conforme a figura ao lado.









CONECTA +



    Nada mais é que uma aplicação do padrão GTK90X, na qual uma interface se liga ao TK na forma tradicional de conexão porém apresentando um conector fêmea em flat-cable já de acordo com o novo padrão. Este conector passa então a ser utilizado para conectar os novos periféricos desenvolvidos para o TK. Quanto aos antigos periféricos, poderão continuar em uso através de um adaptador para ligá-los ao Conecta +.

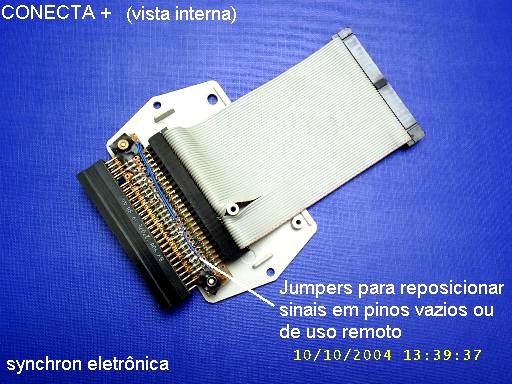

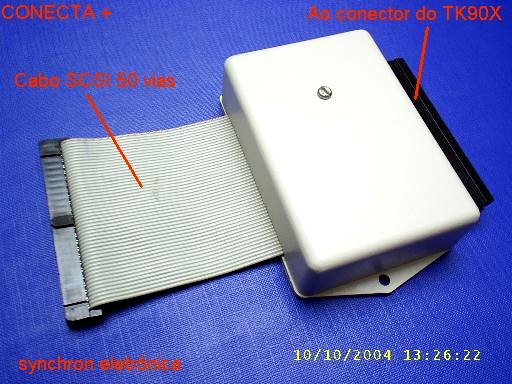

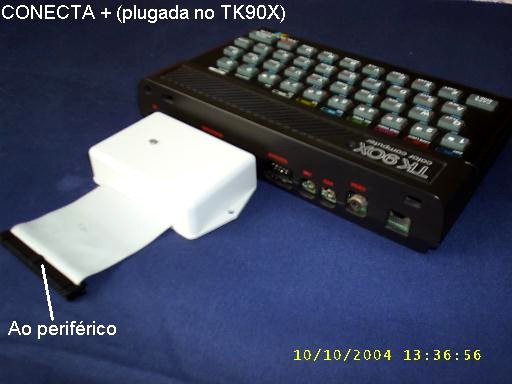

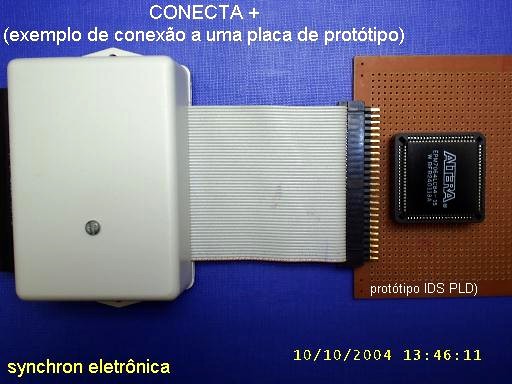

FOTOS DO PROTÓTIPO CONECTA +

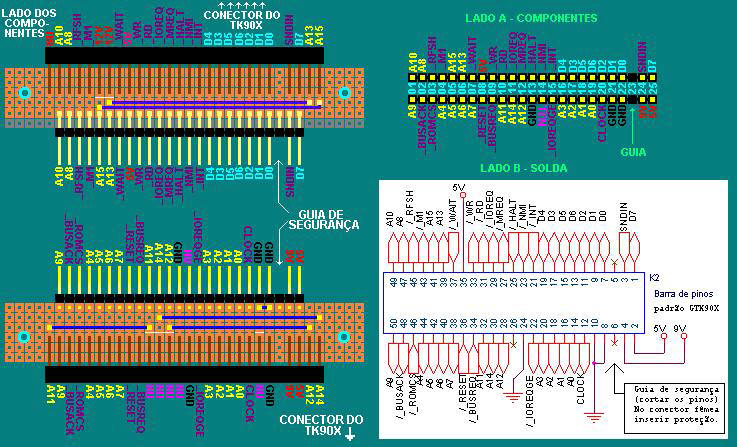

ESQUEMA DA CONECTA +
