Microdigital Gerador de Som

Microdigital Interface Paralela (Parallel Printer Interface)

Microdigital TK-Stick Game Control para TK85

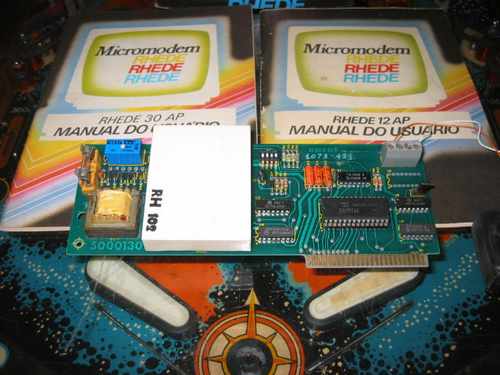

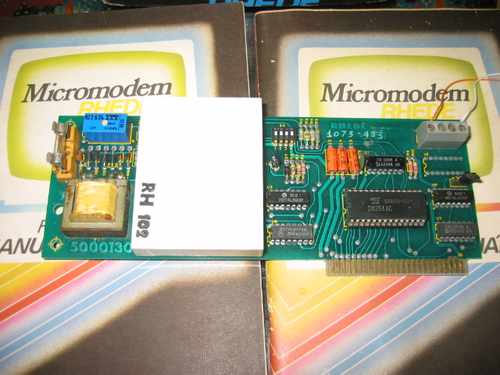

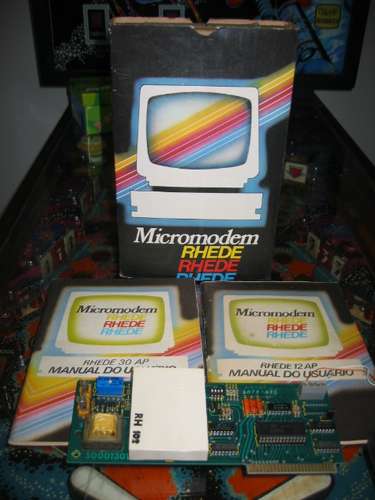

Micromodem RHEDE

Esta placa foi fabricada pela empresa RHEDE.

Communication Card

Foi a primeira versão de uma placa serial para a linha Apple.

As seriais são usadas para se ligar o Apple II no PC e assim poder transferir as imagens de disco (*.dsk) para o bom e velho disco real de 5 1/4".

CPM Z80

Placa necessária para se rodar o Sistema Operacional CPM (2.0 / 2.2 / 3.0). Alguns programas para CP/M que ficaram famosos no PC, já existiam para Apple II, como DBase II, Turbo Pascal, Wordstar, etc.

Digicard D-Net

Uma placa de rede muito legal !!! Com ela é possível montar uma rede Appletalk e ligar um IIe num IIgs por exemplo.

Placa de Impressão com Acentos (Interface Paralela)

Essa placa é a interface paralela da Microdigital, que trabalha com caracteres acentuados da tabela BrASCII, que na época passou a ser usada por impressoras Matrix, entre muitas outras nacionais. Ela possui um processador Z-80 para controle da acentuação, vinda de programas específicos como o Carta Certa. Além disso, ela possui um buffer de 16 Kb para evitar que o Apple ficasse "preso" enquanto não se concluía a impressão, como acontecia na maioria das placas de impressão nacionais.

TKWorks

Placa de expansão da Microdigital para o TK 3000. As TKWorks eram cópias da americana RAMWorks II e poderiam ser de 256Kb (foto) ou 512Kb. Além disso, elas já possuem cartão de 80 colunas integrado. Sem esta placa não é possível rodar Appleworks e nem suas variações nacionais, como o Totalworks.

download do manual em PDF

Disk Interface Card II

Interface para usar drives de PC-IBM.

Esta placa da Microdigital é extremamente raro. Só sei de mais 5 delas no Brasil e ninguém, repito, ninguém conseguiu usá-las até agora. A única coisa que dá para afirmar é que ela usa apenas drives de 720KB de PCs e funciona apenas com ProDOS ou talvez, o TKProDOS (não tentei com esse sistema ainda, nem tão pouco com o GS/OS).

Depoimento do usuário Carlos Melloni:

Fiz vários testes em drives diferentes (5 1/4 e 3 1/2) e com varias combinações de jumpers. Não sei se esta placa usava cabo de dados com pinagens diferentes. Também não tenho como garantir a integridade dos CIs. Outro fator que pode influenciar é a versão do PRODOS. Parece que nem todas as versões são capazes de reconhecer a placa. O Copy II Plus com PRODOS 8 v2.0.3 reconhece a placa, mas não formata e nem lê os discos. O melhor resultado que obtive até o momento foi acionar os drives porém os motores steppers não ligam.

Interface 80 colunas

Da Sequenttal Systems INC, 1990. O que sei sobre ela é que é uma expansão de 64Kb (deixa o TK3000IIe ou outros Apple IIe com 128KB: 64KB on-board + 64KB desta placa de expansão) que, como toda expansão de memória desses micros, permite o uso de 80 colunas (já incluso no hardware desses modelos, mas disponível apenas com expansão de memória).

Interface gravador/programador de EPROMs da Votrax

Permite gravar EPROMs de 2KB, 4KB e 8KB.

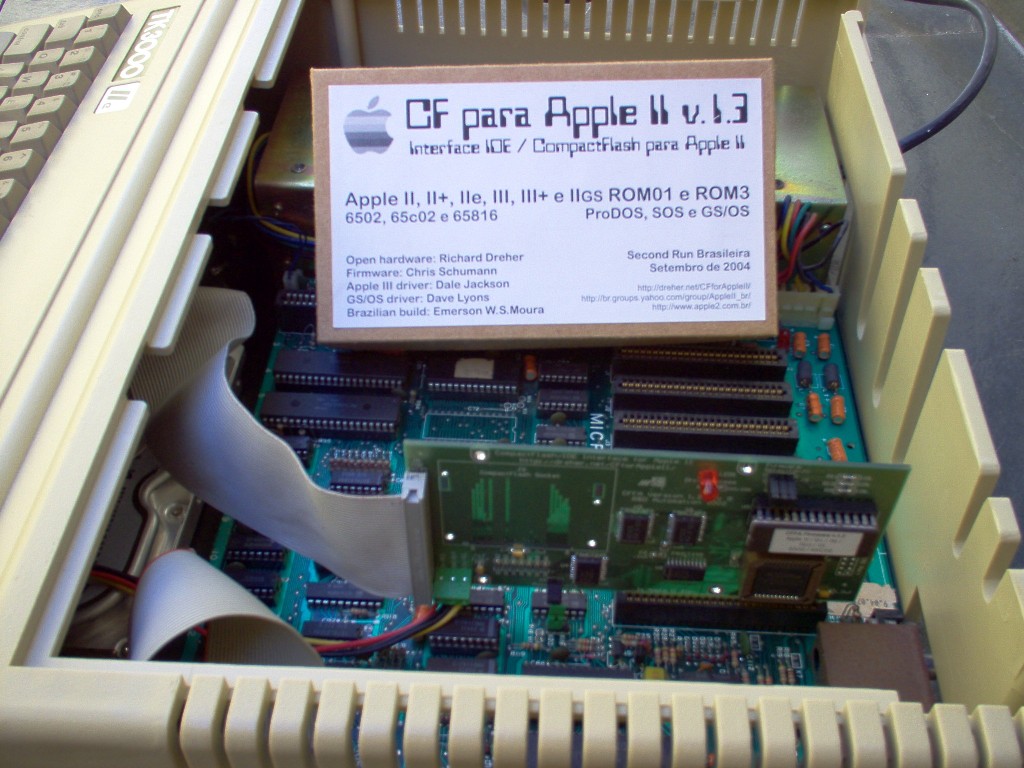

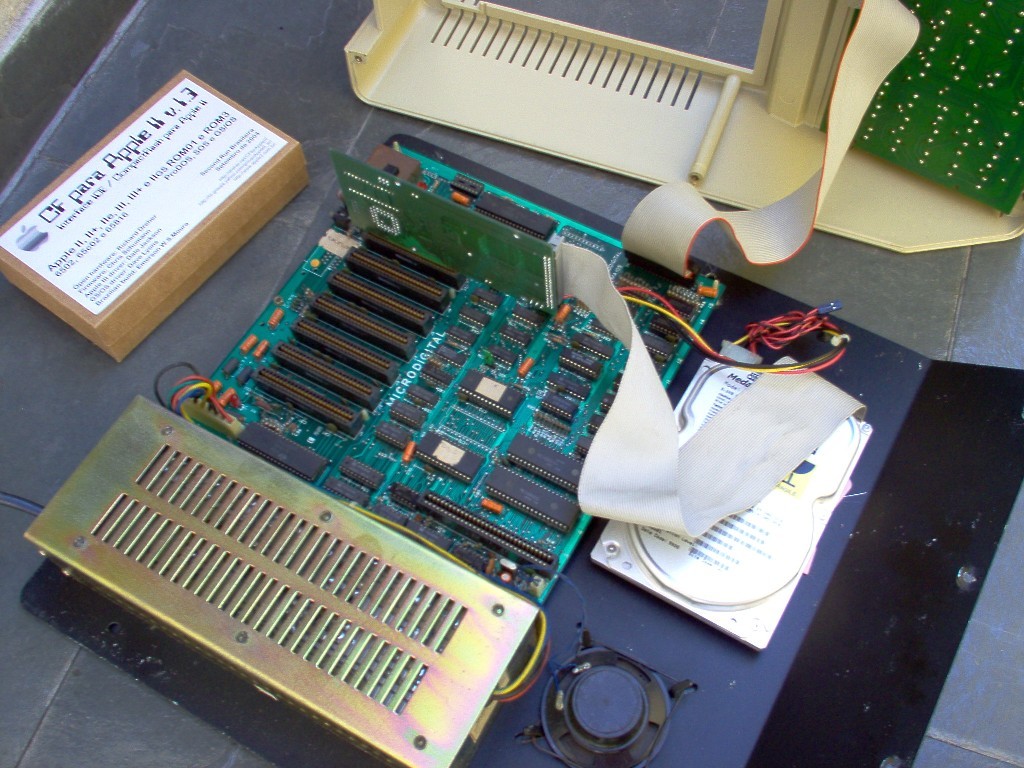

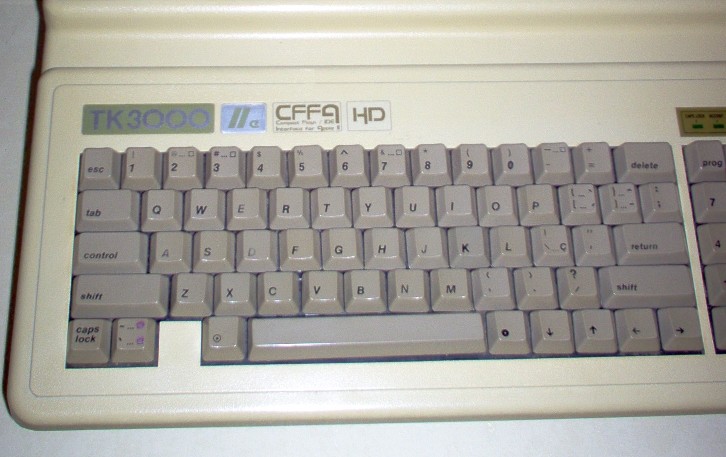

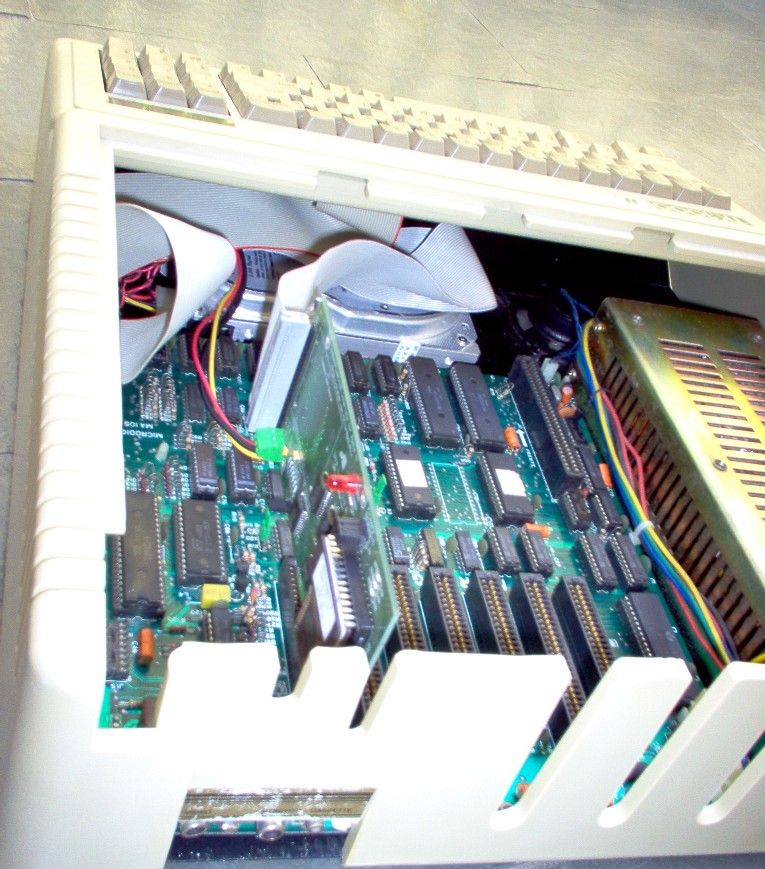

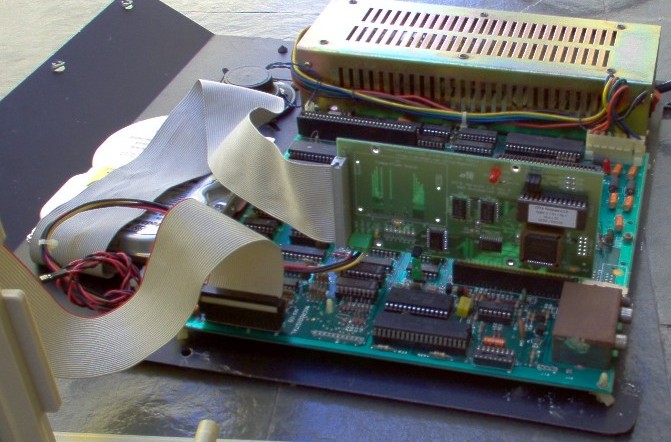

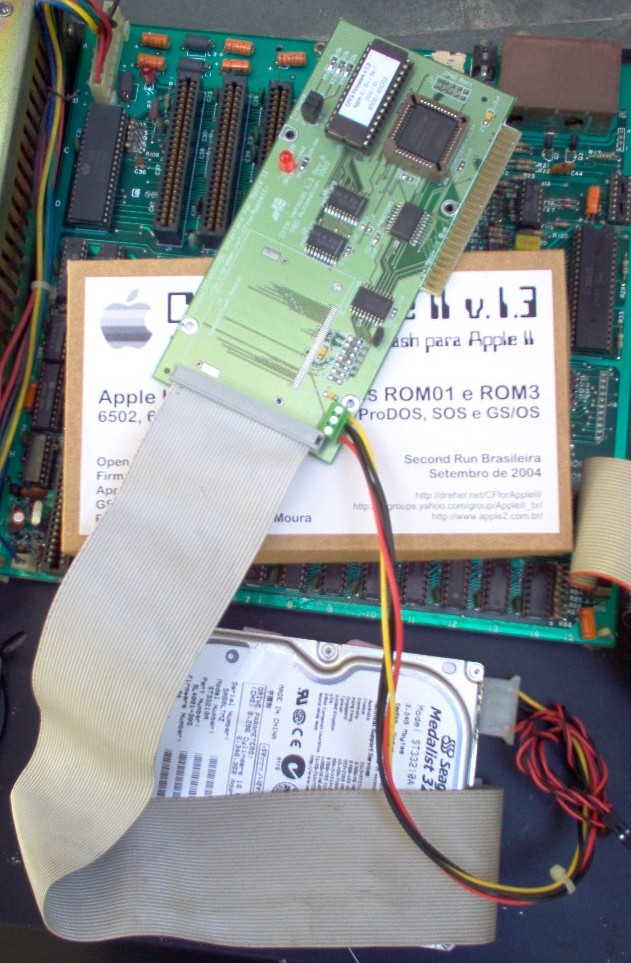

Interface IDE / Compact Flash

Projetado por Richard Dreher [www] e montado aqui no Brasil por Emerson William

Joystick: Microdigital Game Control

Conector padrão Atari (plugue DB9)

Light Pen

Caneta ótica da Microdigital.
